为了防止静电对金属弹片导电膜/弹片导电膜的破坏，应用于某些需要防辐射,屏蔽功能,减少噪音的领域如手机,对讲机,通信设备等的金属弹片导电膜(dome片)则需要在附有弹片的Mylar层上面印刷一层银浆或银银碳油,称之为EMI.这层银浆(EMI)可以把不相关的信息电碰波电流等引导到线路板的地线上以防止ESD产生,增强导电膜的电磁兼容性。

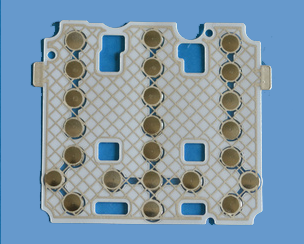

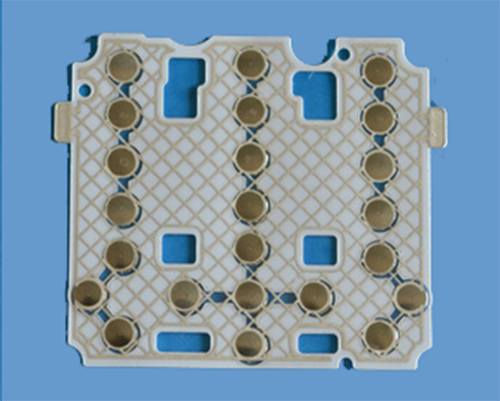

因此，我们把这这种带EMI(银浆印刷)的金属弹片导电膜称为称为EMI导电膜,或EMI印刷导电膜, 还有称为EMI Dome片的。产品上一般在两侧带有两个凸出来的部分(俗称"接地耳朵")接到线路板上。
EMI导电膜特点：
- 在现有的金属弹片导电膜/dome片,metal dome开关上,使用了EMI印刷，把印刷面的阻抗控制在1.0Ω以下，使之产生电滋波及静电气的阻断作用，以达到浮化音质的效果；
- 当静电渗透时有保护回路的作用；
- 在EMI导电膜一般在两侧带有两个凸出来的部分(俗称"接地耳朵")接到线路板；
- 和已有的单层或双层导电膜相比,制造工程更复杂；
- 对变化不断的气候适应性强。

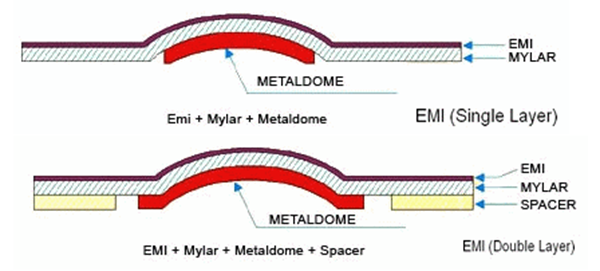

EMI导电膜产品结构：
|
-s.gif) |
|
-s.gif) |
|
EMI导电膜金属弹片导电膜规格与技术参数： |
| 总高度: |
0.28-0.45 mm |
|
| 行程: |
0.13-0.30 mm |
| 力度范围: |
100-400 gf |
| 力度公差: |
±25 gf |
| 回弹: |
>30% |
| 产品寿命: |
>1 百万次 |
| 盐雾测试: |
v35±2°C, 5±0.1%, 48H |
| 工作温度: |
-20°C-50°C |
| 工作湿度: |
< 100%RH |
| 接触阻抗: |
<1 ohm |
| 防静电电阻: |
<3 ohm |
| 公差范围: |
±0.05 - ±0.15mm |
|
|
|
