1

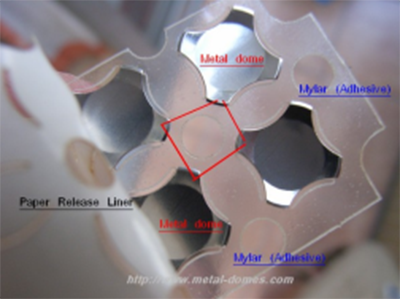

单层结构的 金属弹片导电膜/(锅仔片导电膜) 只有一层带胶的PET,称之为Mylar(麦拉片), 金属弹片直接粘贴定位于Mylar(dome carrier)下面。同时,为了增加手感,产品上为每个弹片预留有一个通气孔,以便压按时弹片下方的空气能够排出,使产品具有良好的回弹和手感。

因为排气孔是开在Mylar上,所以如果不是在全封闭的空间内使用,空气中的粉尘颗料会由这个孔,随空气一起进入到产品里,聚集到弹片的下方,从而影响弹片的导通性能,严重里产品无法导通。

2

既使Mylar上不开此孔而把孔开在线路板对应的弹片下方,粉尘颗料同样会进入到弹片下面。而如果Mylar上不预留排气孔,则会影响到弹片的手感、寿命。

单导结构的金属弹片导电膜主要用于早期的一些薄膜开关(membrane switch), 铭板(nameplate)、接触片等行业中,亦有部分手机厂家, 如摩托罗拉(Motorola)也在某些手机上使用单层结构的弹片导电膜,而且一般使用白色的Mylar,而普通的单层结构用的最多的是透明的Mylar。

3

同时, 因为只有一层Mylar所以产品的厚度(不包括弹片)比双层结构的导电膜要薄(一般为0.05mm左右, 双层的大概是0.125mm左右),如果按键与线中板之的距离很小无法使用,双层结构导电膜时,则可以使用单层结构。

详情可查阅我司 博客: 锅仔片行程。 http://www.metal-domes.com//cn/blog/2009/11/25/stroke-of-metal-dome/

4

单层导电膜的特点:

a.产品轻 & 小。

b.良好的手感与回弹,弹片上有留有透气孔。

c.主要用于较便宜的单层PCB中。

d.适用于按键与线路板之间距离非常有限时。

金属弹片导电膜规格与技术参数:

  • 总高度: 0.28-0.45 mm
  • 行程: 0.13-0.30 mm
  • 力度范围: 100-400 gf
  • 力度公差: ±25 gf
  • 回弹: >30%
  • 产品寿命: >1 百万次
  • 盐雾测试: v35±2°C, 5±0.1%, 48H
  • 工作溫度: -20°C-50°C
  • 工作湿度: < 100%RH
  • 接触阻抗: <1 ohm
  • 防静电电阻: <3 ohm
  • 公差范围: ±0.05 - ±0.15mm
单层导电膜

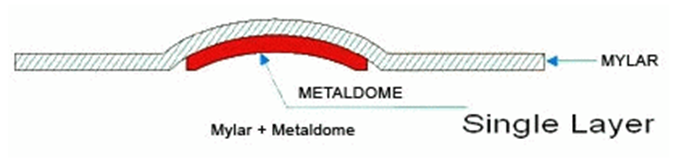

产品结构:

单层导电膜
