带Rubber胶导电膜

金属弹片导电膜 -  返回首页

1

Rubber胶的导电膜就是在Mylar或EMI上面添加了一层双面Rubber胶(也称为硅胶 (Silicon胶)/压克力胶),因此它能够牢固地贴于按键/硅胶, Keypad)之下,不易撕落,也称之为上贴式导电膜,以区别传统的下贴式导电膜(Dome片)

目前在中国这层Rubber胶主要使用的 中山金利宝、台湾四维以及其他厂家的Rubber胶。

2

点此查看常用我司常用的一款Rubber胶,Rubber胶的导电膜特点:

图标 采用特殊Rubber胶面处理,紧密粘贴按键,固定导电膜, 特别适宜于需要先定位按键再定位线路板(PCB或FPC)的产品中。

图标 在现有的METAL DOME开关上,使用了EMI印刷,EMI的优点在于把印刷面的阻抗控制在1.0Ω以下,使之产生电滋波及静电气的阻断作用,以达到浮化音质的效果。

图标 当静电渗透时有保护回路 的作用。

图标 对变化不断的气候适应性强。

图标 和已有的 单层双层EMI等结构的dome array相比,制造工程更复杂,成本更高。

图标当需要拆开时, Rubber胶会紧贴于按键之下, 便会破坏该弹片导电膜。因此如果需要经常性拆解的不适宜用此上贴式Rubber导电膜,可用普通的双层结构导电膜。

金属弹片导电膜规格与技术参数:

  • 总高度: 0.28-0.45 mm
  • 行程: 0.13-0.30 mm
  • 力度范围: 100-400 gf
  • 力度公差: ±25 gf
  • 回弹: >30%
  • 产品寿命: >1 百万次
  • 盐雾监测: v35±2°C, 5±0.1%, 48H
  • 工作溫度: -20°C-50°C
  • 工作湿度: < 100%RH
  • 接触阻抗: <1 ohm
  • 防静电电阻: <3 ohm
  • 公差范围: ±0.05 - ±0.15mm
rubber胶导电膜

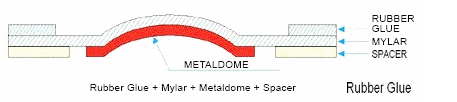

产品结构:

rubber胶导电膜
