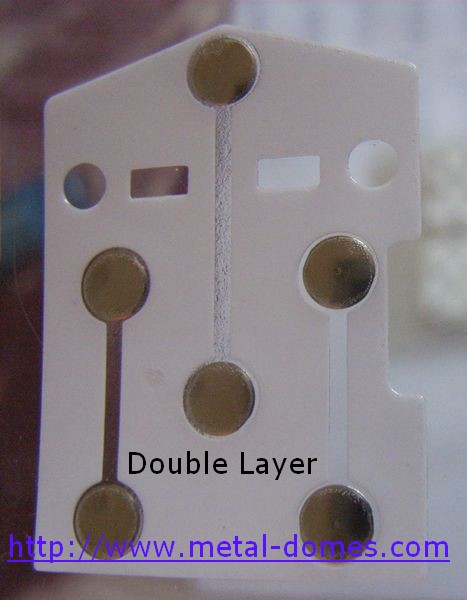

双层金属导电膜

金属弹片导电膜 -  返回首页

1

双层结构的导电膜与单层结构导电膜比较类似,所不同的是, 在双层结构中,Mylar下方又增加了一层隔片(Spacer)。

因为弹片高度一般都是大于或等于0.24mm, 十字形弹片如8.4mm高度一般在0.50mm左右,而Mylar常用厚度为0.05和0.075mm。

这样单层结构的产品贴到线路板后会,弹片顶部与线路板之间有一个很明显的水平差,形成一个凸包,影响产品的性能。而加入这一个层隔片后可以减少两者之间的水平差,产品不会形成明显的凸包。

2

双层结构导电膜比单层结构优越,而且工艺成熟,生产成本反而比 单层结构要便宜。

一般的金属弹片导电膜如果没有特殊说明,我司将制作成此种结构。

PET有透明和白色两种可以自由搭配。一般Mylar均为透明, 隔片则用透明或白色的,这是需要根据产品的贴合方便性以及是否有遮光等要求而定的。另外,在单层结构中在Mylar上所形的透气孔被隔片上的透气槽所代替。

3

当按压弹片时,弹片下方的空气就可以通过隔片上预留的孔槽流动到其它地方,从而为每个弹片提供的更好的回弹(手感),超长的使用寿命。除此之外,双层结构导电膜隔片还可以阻止 金属弹片(弹片/dome片)的毛刺、披锋等瑕疵划伤PET, 同时防止灰尘进入PET与弹片接触处的空隙中。 双层结构弹片导电膜常用的Mylar(麦拉)和Spacer(隔片) 材料都是PET含胶,以便往下贴到线路板上,故称之为"下贴式导电膜"。亦有部分要求Spacer(隔片)不带胶,而选择在Mylar上面另附一层胶,这样的产品便是上贴式导电膜了。

4

双层结构导电膜特点:

a.产品轻 & 小。

b.防湿、防热、防寒性能优。

c.由于隔片的使用,相当于对弹片进行了密封防尘处理,同时又能防止弹片自身的氧化。

d.手感非常好,延长产品使用寿命。

e.可选择多种颜色结合以适应产品对于贴合或遮光的不同要求。

金属弹片导电膜规格与技术参数:

  • 总高度: 0.28-0.45 mm
  • 行程: 0.13-0.30 mm
  • 力度范围 100-400 gf
  • 力度公差: ±25 gf
  • 回弹: >30%
  • 产品寿命: >1 百万次
  • 盐雾测試: v35±2°C, 5±0.1%, 48H
  • 工作溫度: -20°C-50°C
  • 工作湿度: < 100%RH
  • 接触阻抗: <1 ohm
  • 防静电电阻: <3 ohm
  • 公差范围: ±0.05 - ±0.15mm
金属弹片导电膜

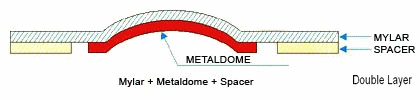

双层结构导电膜产品结构:

金属弹片导电膜
