圆形系列金属弹片(圆形弹片/圆形锅仔片)主要用于手机、U盘、读卡器、MP3/4、薄膜开关等上面。

当PCB上只有较小的空间、而又需要手感与反弹要求,同时对产品寿命(直径6mm(含)以下的圆形弹片寿命一般为100万次以上)要求更为严格的地方,应于圆形系列弹片( 锅仔片)便是最佳的选择。因为手机上的弹片绝大部分是用的圆形弹片(130gf, 160gf和180gf), 因此也有人称之为手机弹片。

2

圆形金属弹片(圆形弹片, 圆形锅仔片)为三种:无米位(也称'点')- Dimple; 带中米和中间和四周都有米位(通常为3到4个不等)。

最近又推出中间带三个点、四个点以及五个点的圆形弹片, 增加导通点,最大程度上避免灰尘、脏污对弹片导通效果的影响。

圆形金属弹片(圆形弹片, 圆形锅仔片)目前大小集中在比较小的一端,像2.5mm-5mm, 都是此系列弹片的优势之所在。

3

圆形系列最大也可做到16mm或更大,力度一般是从100gf到600gf之间。

与此同时,我们 丹宇电子也可以根据客人要求来定制各种规格尺寸大小的圆形弹片(圆形锅仔片)以满足客人的不同需要。

像我们丹宇公司早在07年就推出 中间环状的圆形弹片.更多详情,请点击 “客户订制”。

金属弹片规格与技术参数:

  • Contact Configuration: SPST, Normally Open
  • Contact Bounce (on) : <.3ms
  • Contact Bounce (off) : <6ms
  • 操作溫度: -55 C to 125 C
  • 存存贮温度: -55 C to 125 C
  • 溫度: 0-97% (no condensation)
  • 接触电阻(普通): <100 ohms
  • 镀镍: < 1 ohm
  • 镀银或镀金: <1 ohm

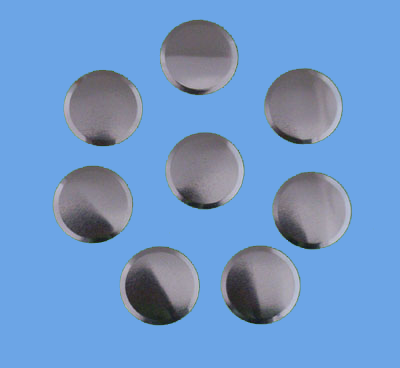

圆形系列金属弹片
