1

三角形金属弹片(三角形弹片/三角形锅仔片)主要用于薄膜开关、线路板等上面。

当PCB上只有较小的空间、较小的弹片直径、而又需要手感与反弹要求,同时要求有更大力度进行选择的情况下,三角形系列弹片( 锅仔片)便是最佳的选择。三角形弹片目前只分为一种: 同时带中米和边米(Dimple),亦根据是否带脚分为无脚和带脚弹片。

2

三角形金属弹片(三角形弹片/三角形锅仔片)的优势在于它能在同等直径下拥有最大的力度,像大于600gf以上的都是此系列 弹片( 锅仔片)的优势之所在,用于特殊场合,如需要大力按压才能导通以避免人工的误操作等。此三角形弹片常规尺寸从5-12mm,力度一般是从150gf到6,000gf之间。 特别适用于工业控制,高压/高温等特殊仪表盘或控制面板上使用。

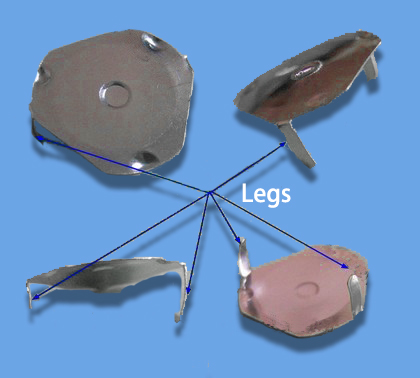

与其他型号不同的是,此款三角形弹片(三角形金属弹片/三角形锅仔片)产品可做成带两个脚的,也称为定位脚或固定脚。

3

脚宽一般为0.8mm,亦有0.7~1.0mm等规格;脚长分为三种:短脚,0.8mm长;中脚:1.5mm长及长脚:3.0mm长或更长一些。依靠两个脚可以很方便地定位于PCB板之上,省去焊接或表面贴膜之工序。

与此同时我们也可以根据客人要求来 定制各种规格、尺寸、大小的三角形金属弹片/三角形弹片(锅仔片)以满足客人对于开关外形,操作性能等的特殊要求。

金属弹片(锅仔片)規格与技术参數:

  • Contact Configuration: SPST, Normally Open
  • Contact Bounce (on) : <.3ms
  • Contact Bounce (off) : <6ms
  • 操作溫度: -55 C to 125 C
  • 存貯溫度: -55 C to 125 C
  • 溫度: 0-97% (no condensation)
  • 接触电阻(普通): <100 ohms
  • 镀金或镀鎳: <1 ohm
