圆形弹片

腰圆/椭圆形弹片

金属弹片 -  返回首页

1

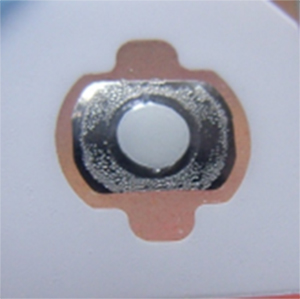

腰圆金属弹片/椭圆弹片(也叫腰圆锅仔片)是指外形尺寸较小,成腰圆(椭圆)形状的弹片,主要用于单双面板、FPC、薄膜开关和手机产品中。当PCB上只有较小的空间、而又需要手感与反弹要求,同时对产品寿命要求更为严格的地方,应于腰圆弹片/椭圆弹片(腰圆锅仔片)是最佳的选择之一。

2

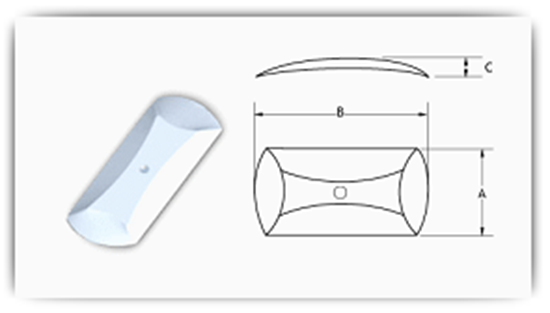

腰圆弹片/椭圆弹片( 锅仔片)为两大种:无米位(也称‘点’)- Dimple; 带点/米。

其中带点弹片又根据点数多少分为单点,三个点, 四个点以及五个点这四种规格。

腰圆弹片/椭圆弹片目前大小集中在比较小的一端,像5x3.8mm, 4x3.0mm等, 都是腰圆金属弹片/椭圆弹片的优势之所在,力度一般是从100gf到600gf之间。

3

与此同时我们也可以根据客人要求来定制各种规格尺寸大小的腰圆金属弹片/椭圆弹片(腰圆锅仔片)以满足客人的不同需要。

在包装方面,我们在 弹片导电膜上另外加一个高度约0.2mm的凸点,使得弹片的手感特别好,整个产品的高度大概为0.4mm左右,满足特定客人的需求。

金属弹片(锅仔片)規格与技术参数:

  • Contact Configuration: SPST, Normally Open
  • Contact Bounce (on) : <.3ms
  • Contact Bounce (off) : <6ms
  • 操作溫度: -55 C to 125 C
  • 存存贮温度: -55 C to 125 C
  • 溫度: 0-97% (no condensation)
  • 接触电阻(普通): <100 ohms
  • 镀镍: < 1 ohm
  • 镀银或镀金: <1 ohm
腰圆形弹片
腰圆形弹片
