导光片/导光膜(LGF)是最新设计的一种产品,专为改良现有的导光片而产生。按键下面的亮灯均来PCB主板上的LED灯。

传统的设计在每块板上一般都要布置8-10颗LED。而新的设计如改用LGF,则可以省下几颗LED灯并少去一定的SMT费用。

所谓的LGF,即Light Guide Film, 导光片,它是在现有普通的 双层结构EMI结构的导电膜上加上一层LGF从而达到良好的光线分布效果。

2

采用导光片/导电膜设计的主板上,如手机上(手机导光片),光源只需要1-4颗LED灯即可,通过光学折射原理,使按键面发光均匀柔和并能获得高亮度。同时在设计时可进行暗区调整,亮度大于 30CD/M2。

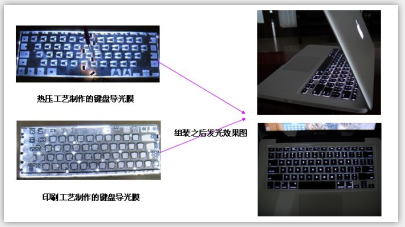

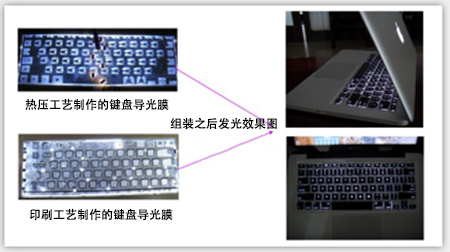

本导光片导光膜(按键导光片)产品广泛应用于高低端手机领域,解决了传统手机按键部分亮度分布不均匀,耗电高,空间占用大,高成本等方面的问题。我公司可根据客人需要 定制各种颜色和外形的导光片,亦可根据产品数量的大小以及对于产品使用时间长短来采用不同工艺制作,如印刷,模具冲压等

3

LGF导光片的导电膜特点:

a.发光效果好,亮度均匀,光强度高;

b.质轻、柔软,厚度薄,厚度0.125mm,使用在手机中,不同于导光板会占用较大空间。

c.节省LED灯、节省功耗,一般手机小面积背光源只需两颗LED灯即可;

d.结构本身无电路部份的特殊要求;

e.物理稳定性好,耐磨损,产品使用寿命可达按压100万次以上;

f.与 金属弹片导电膜组合,不影响 Metal Dome(锅仔片)的手感。

金属弹片导电膜规格与技术参数:

  • 总高度: 0.28-0.45 mm
  • 行程: 0.13-0.30 mm
  • 力度范围: 100-400 gf
  • 力度公差: ±25 gf
  • 回弹: >30%
  • 产品寿命: >1 百萬次
  • 盐雾測試: v35±2°C, 5±0.1%, 48H
  • 工作溫度: -20°C-50°C
  • 工作湿度: < 100%RH
  • 接触阻抗: <1 ohm
  • 防靜电电阻: <3 ohm
  • s公差范围: ±0.05 - ±0.15mm
LGF导光片

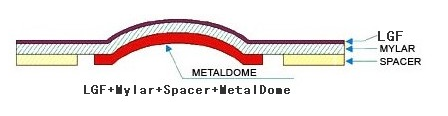

产品结构:

LGF导光片
