带有中心通孔的四脚(十字形)金属弹片主要用在需要背面或底部发光的开关上面,光线可以通过弹片的中心的孔透出来,这样LED就可以放在线路板的下正面而不用放在PCB的背面了,它可以安装在单面或双面 PCB ,  柔性电路和薄膜开关面板,在电路同一侧的弹片下可以设计负极和正极。 它与普通 四脚金属弹片一样,它比圆形  和  腰圆/椭圆 弹片手感好  ,并且比三角形   弹片的寿命周期更长  。它的正常使用寿命大于500,000次。

2

此外也广泛用于单双面、多层硬板(PCB)、柔性线路板(FPC),控制器等。

目前,带中心孔的四脚金属弹片的四角分别为:7.4mm,8.4mm,10mm和12.2mm,中心孔直径从2.8mm,3.0mm到3.5mm不等,力度通常为250-350 gf之间。表面处理可以是自然的(无需额外电镀),镀镍和镀金(仅在接触面)

3

我们根据客户的要求,可以调整行程力,反弹/返回力,手感,行程和高度等。为您提供最合适的产品和最满意的服务;无论您需要多大或多大的量,我们都会尽最大努力生产。 现在联系我们,了解更多

带中心孔的四脚(十字形)金属弹片规格与技术参数:

  • Contact Configuration: SPST, Normally Open
  • Contact Bounce (on) : <.3ms
  • Contact Bounce (off) : <6ms
  • 操作溫度: -55 C to 125 C
  • 存贮溫度: -55 C to 125 C
  • 溫度: 0-97% (no condensation)
  • 接触电阻(普通): <100 ohms
  • 镀镍: <1 ohm
  • 镀金或镀镍: <1 ohm
  • 最大电压/电流:12mA @ 24V DC
  • 分解电压:超过200V

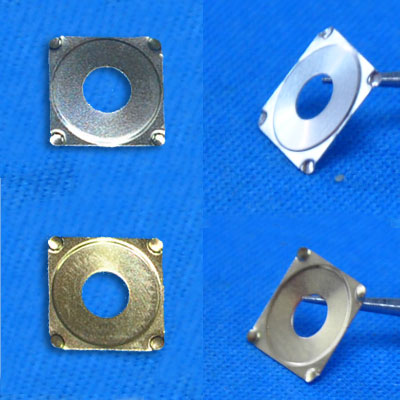

带中心孔的四脚(十字形)金属弹片

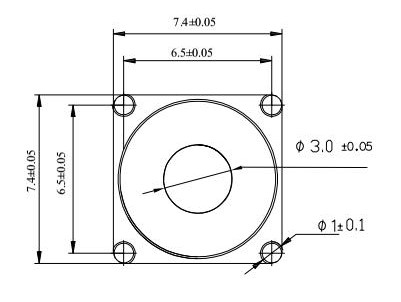

带中心孔的四脚(十字形)金属弹片图纸
