1

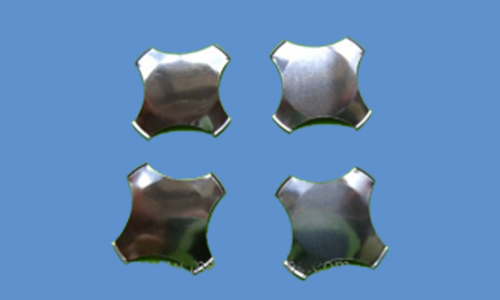

十字形系列金属弹片( 锅仔片)是指四个脚的弹片,简称十字形弹片, 也称为四角弹片。因为自身结构的特点, 十字形弹片的手感非常好, 行程高, 寿命长(1百万次),主要用于薄膜开关、控制面板里面,因此也有人称为薄膜开关弹片。

此外也广泛用于单双面、多层硬板(PCB)、柔性线路板(FPC),控制器等。

2

十字形弹片(四角弹片/锅仔片)目前主要集中在比较大的一端,像6mm, 7mm, 8.4mm, 10mm, 12.2mm, 16mm, 20mm等是薄膜开关中最常用的弹片,这些都是此系列弹片的优势之所在。因此,当PCB上有较多空间, 则可用此系列弹片。像常用的薄膜开关, 面板,memebrane switch, 铭板等上面,大部分运用的都是十字形弹片(十字形锅仔片)

十字形系列最大也可做到20mm或更大,力度一般是从120克力到600克力之间。

3

与此同时,我们也可以根据客人要求来定制各种规格尺寸大小行程回弹,带脚, 中空等以满足客人的对十字形弹片/四角弹片( 锅仔片)的不同需求。请查阅" 客户订制-异形弹片"了解更多。

我公司最新又推出10mm新款,寿命达100万次的十字形弹片,详情可查阅我公司 博客: 新款一百万次寿命10mm十字形弹片/四角弹片开发成功

金属弹片(锅仔片)規格与技术参数:

  • Contact Configuration: SPST, Normally Open
  • Contact Bounce (on) : <.3ms
  • Contact Bounce (off) : <6ms
  • 操作溫度: -55 C to 125 C
  • 存贮溫度: -55 C to 125 C
  • 溫度: 0-97% (no condensation)
  • 接触电阻(普通): <100 ohms
  • 镀镍: <1 ohm
  • 镀金或镀镍: <1 ohm
  • 操作寿命: 100万次
  • 材料: 不锈钢SUS 301
  • 直径范围:5mm~20mm
十字形系列金属弹片
