关于金属弹片(锅仔片)的安装,前面已发表过我司丹宇电子的博客上,现在还是有一部分客人会提到三角形金属弹片(锅仔片)的安装问题,今天丹宇电子再发表一篇更详细的博文,希望助于比较好地解决此类三角形弹片、三角形锅仔片的安装问题。

三角形弹片 三角形锅仔片
三角形弹片 三角形锅仔片

大家先来看下三角形弹片三角形锅仔片常见的规格。可以看到有无角,短角,中角和长角之分。

我司丹宇电子三角形带脚弹片的脚长分别有三种长度: 0.8mm, 1.5mm, 3.0mm, 个别型号有2.4mm等特殊长度,需来电详询。

这篇文章主要谈论带脚和不带脚之三角形弹片 三角安装使用方法以及注意的事项, 结合实际工作中客人最常问到的,还有论坛上的朋友也比较关心的问题,总结一下,希望大家对三角形弹片有更进一步的认识。

客户提出的问题以及常规处理如下:

1、 问:想要一款三角形锅仔片,要带脚的,这样方便焊接。

丹宇:三角形不锈钢金属弹片(锅仔片)建议贵司不要直接焊接在FPC/PCB板上。 三角形锅仔片的使用原理是:在PCB板上能起到一个导通电路的功能,在弹片往下按压时,弹片会向四边有一定延伸,如果把三角形锅仔片的两个脚焊接固定死,那弹片往下按时,弹片就不能向四周延伸,而力度会有所加大,弹片的使用寿命就会缩短,使弹片不能正常发挥他的特别性能,这些性能经常就是我们看到的死KEY,手感越来越不稳定,弹片力度变化无常等。

2、 问:如果不用焊接,那用什么更好的办法将三角形金属弹片(锅仔片)固定呢?

丹宇:当然有,常用到FPC/PCB板上的弹片一般为三角形、圆形和十字形。我们根据不同的需要可以以下这样操作:

a: 用三角形带脚的锅仔片,插入PCB板后,脚直接对扣,这是最常用的方法。

三角形带脚弹片&锅仔片

三角形带脚弹片&锅仔片

但是也有弊端,容易晃动,人工操作起来比较慢。按此办法操作前,PCB板一定要有定位孔(要放二个有脚哦),根据板厚,选择不同脚长的三角形锅仔片。

三角形带脚弹片一般来说常见的PCB板厚为0.8mm, 1.0mm, 1.2mm, 1.6mm左右,对应的我司丹宇电子三角形带脚弹片的脚长分别有三种长度: 0.8mm, 1.5mm, 3.0mm, 个别型号有2.4mm等特殊长度,需来电详询我们丹宇电子业务部, 我们将认真解答你的每一个问题,帮你选择好适合的三角形弹片三角形锅仔片

b: 用三角形的锅仔片,直接用我们常用的透明胶将锅仔片粘住,这种方法比较前一种方法人工可能会节约不少。当然也有弊端,这种普通透明胶的胶性不是很好,容易使金属弹片(锅仔片)偏位。

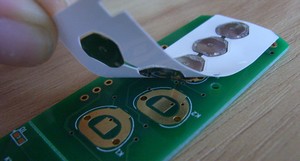

c: 做成金属弹片导电膜。

三角形带脚弹片

三角形弹片导电膜与PCB

此方法方便粘贴,只是成本相对于前二种方法会多一些,但是现在常用的手机按键,遥控器按键等等都会用到。根据不同的手感要求,可以用圆形、三角形或十字形等。可参考我司网站:http://www.metal-domes.com/cn/product-dome-array.htm

3、 问:我们的产品空间只能放一个弹片,旁边都是有元器件,那怎么办?

丹宇: 可以选择用软热熔胶固定,三角形弹片往下按压时,可以向四周延伸,而又不会影响到弹片的工作原理,何乐而不为呢!一定要用焊接固定时,大家不妨可以试一下这种方法。

怎么样,现在应当都清楚了吧?:-)

大家如果还有关于三角形弹片安装方法的问题,请留言或联系我司,我们将尽快回复。
