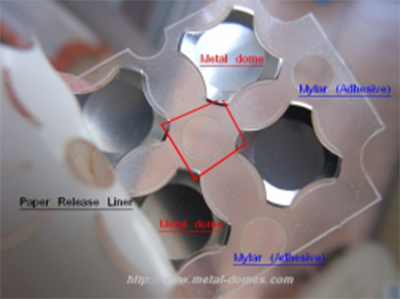

| 單層結構的導電膜主要用於早期的一些薄膜開關(dome array)、接觸片等行業中。金屬彈片直接粘貼定位於Mylar(dome carrier) - 一層帶膠的PET膜)下面。同時，產品上為每個彈片預留有一個通氣孔，以便有良好的回彈(手感)。
特點：
- 產品輕 & 小
- 良好的手感與回彈，彈片上有留有透氣孔.
- 主要用於較便宜的單層PCB中

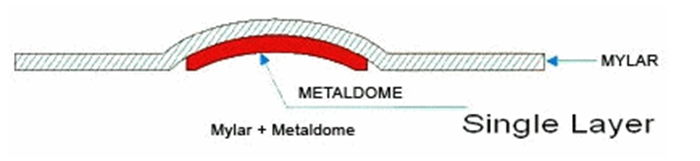

產品結構：
|
金屬彈片導電膜規格與技術參數： |
| 總高度: |
0.28-0.45 mm |
|
| 行程: |
0.13-0.30 mm |
| 力度範圍: |
100-400 gf |
| 力度公差: |
±25 gf |
| 回彈: |
>30% |
| 產品壽命: |
>1 百萬次 |
| 鹽霧測試: |
v35±2°C, 5±0.1%, 48H |
| 工作溫度: |
-20°C-50°C |
| 工作濕度: |
< 100%RH |
| 接觸阻抗: |
<1 ohm |
| 防靜電電阻: |
<3 ohm |
| 公差範圍: |
±0.05 - ±0.15mm |
|
|
|
