金屬彈片 - 鍋仔片

首頁 - 金屬彈片導電膜 - 含Rubber膠

含Rubber膠的導電膜就是在Mylar或EMI上面添加了一層膠,因此它能夠牢固地貼於按鍵之下,不易撕落。一般結構的金屬彈片導電膜貼在下面的線路路或面板上的,稱之為“下貼式”導電膜,但這種結構是須與其上面的keypad, rubber粘貼,因此被稱之為“上貼式”導電膜。

常用於此類型導電膜上的Rubber材料一般使用中山金利寶(KingLabel)臺灣四維(FourPillars),保護膜的顏色一般是綠色、點狀,或者是無顏色的都有。當然,還有其他品牌的膠紙亦可以使用,比如3M膠,不過。使用者不多,故而成本會相應高些。

特點:

  1. 採用特殊膠面處理,緊密粘貼按鍵
  2. 易撕落,如果貼粘一段時間後想再撕下來,極易被撕裂,破壞產品原有結構
  3. 如果rubber膠是在帶EMI的導電膜上面,也具有EMI導電膜產品的作用。當靜電滲透時有保護回路的作用靜電滲透時有保護回路的。
  4. 裝時貼合順序不同
  5. 和已有的單層雙層EMI等結構的dome array相比,製造工程更複雜。

產品結構:

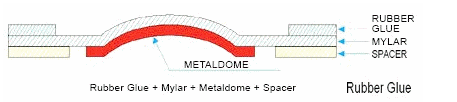

Rubber膠導電膜產品結構

金屬彈片導電膜規格與技術參數:

總高度: 0.28-0.45 mm

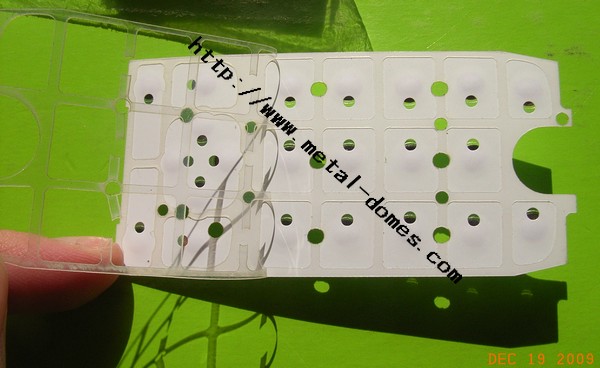

Rubber膠導電膜產品結構
行程: 0.13-0.30 mm
力度範圍: 100-400 gf
力度公差: ±25 gf
回彈: >30%
產品壽命: >1 百萬次
鹽霧測試: v35±2°C, 5±0.1%, 48H
工作溫度: -20°C-50°C
工作濕度: < 100%RH
接觸阻抗: <1 ohm
防靜電電阻: <3 ohm
公差範圍: ±0.05 - ±0.15mm
