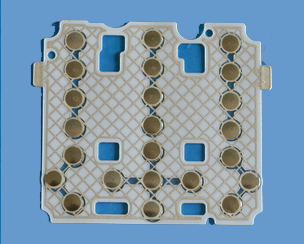

為了防止靜電對導電膜的破壞，應用於某些特殊領域如手機等的導電膜剛需要在附有彈片的Mylar 層上面印刷一層銀漿或銀銀碳油，稱為ESD，增強電磁相容性。我們稱此種結構的產品為EMI印刷導電膜。
特點：
- 在現有的metal dome開關上,使用了EMI印刷，把印刷面的阻抗控制在1.0Ω以下，使之產生電滋波及靜電氣的阻斷作用，以達到浮化音質的效果；
- 當靜電滲透時有保護回路的作用；
- 和已有的單層或雙層導電膜相比,製造工程更複雜；
- 對變化不斷的氣候適應性強。

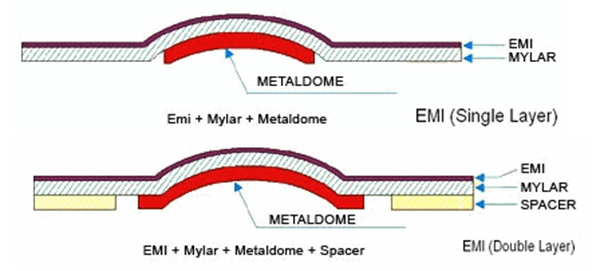

產品結構：
|
-s.gif) |
|
-s.gif) |
|
| |
|
| |
金屬彈片導電膜規格與技術參數： |
| 總高度: |
0.28-0.45 mm |
|
| 行程: |
0.13-0.30 mm |
| 力度範圍: |
100-400 gf |
| 力度公差: |
±25 gf |
| 回彈: |
>30% |
| 產品壽命: |
>1 百萬次 |
| 鹽霧測試: |
v35±2°C, 5±0.1%, 48H |
| 工作溫度: |
-20°C-50°C |
| 工作濕度: |
< 100%RH |
| 接觸阻抗: |
<1 ohm |
| 防靜電電阻: |
<3 ohm |
| 公差範圍: |
±0.05 - ±0.15mm |
|
|
|
